Данный материал был предоставлен для нашего форума его автором - Александром Вергиным (B!gSeXy), за что ему большое спасибо! Оригинально статья была опубликована на scalemodels.ru, но техт был переработан и изменён. Так же были добавлены новые фото. Итак, слово Александру:
___________________________________________________________________________________________________
Маскирование диска колеса.

Приветствую всех!
Покраска колеса, а точнее, аккуратная граница между диском и резиной колеса, я считаю, является важной деталью в восприятии модели в целом. И если резина накрашена неаккуратно, и чёрная краска залезает на обод диска, страдает облик всей модели.
Часто аккуратно покрасить колёса помогает отбортовка, которая делит колесо на диск и резину. А что делать, если её нет? Начинающие моделисты часто теряются в подобной ситуации. Хочу поделиться простым способом маскирования колеса.
Этот метод вряд ли станет открытием для опытных моделистов.

Для аккуратного разграничения нам понадобятся: маскировочный скотч от Тамии,
линейка, циркуль-измеритель и брусок (он же осилок, наждак и т.д.).

Маскирование диска колеса (Александр Вергин - B!gSeXy) 0d8eef10
Технология:
Сначала диск окрашиваем в нужный цвет и откладываем в сторону.
Затем берём циркуль-измеритель и вынимаем из него одну иглу. Далее кончик иглы на бруске затачиваем таким образом:
Маскирование диска колеса (Александр Вергин - B!gSeXy) F4c12610
Надеюсь, все знают, что такое сечение и как оно обозначается в эскизах и на чертежах?
Итак, кончик иглы в поперечном сечении затачиваем таким образом, что бы один из углов, образующих треугольник, примерно был равен 35-45˚ (будущая режущая кромка).
Должно получиться примерно так:

Маскирование диска колеса (Александр Вергин - B!gSeXy) F6604210

Маскирование диска колеса (Александр Вергин - B!gSeXy) 74ad4210 Маскирование диска колеса (Александр Вергин - B!gSeXy) 29712910
Далее эту иглу возвращаем на законное место. Режущая кромка должна быть обращена по направлению резания.
Линейкой, а ещё лучше штангенциркулем снимаем диаметр диска, делим его пополам (все помнят, что r = d/2 ?), циркуль-измерителем отмеряем радиус будущей маски для диска.

Отрезаем необходимое количество маскировочной ленты, клеим её на какую-нибудь обезжиренную поверхность (лучше пластиковую), в центр будущей окружности втыкаем обычную иглу циркуля, заточенной иглой чертим окружность. Режущая кромка иглы должна быть обращена по направлению вращения циркуля. Заточенная игла будет прорезать маску. Мне до полного прорезания скотча хватило двух оборотов циркуля.

Маскирование диска колеса (Александр Вергин - B!gSeXy) D56f5710

Вынимаем и наклеиваем маски:
Маскирование диска колеса (Александр Вергин - B!gSeXy) 26916210 Маскирование диска колеса (Александр Вергин - B!gSeXy) B012c510
Этот способ применим, когда в первую очередь был покрашен диск, а затем накрашивается резина. Может возникнуть обратная ситуация, когда резина уже накрашена, а диск ещё нет. Семь бед - один ответ! Воспользуемся тем же способом, но наоборот. После прорезания окружности, наносим маску не на диск, а на резину (круглое отверстие в маскировочной ленте). Резина замаскирована, теперь можно окрашивать диск.

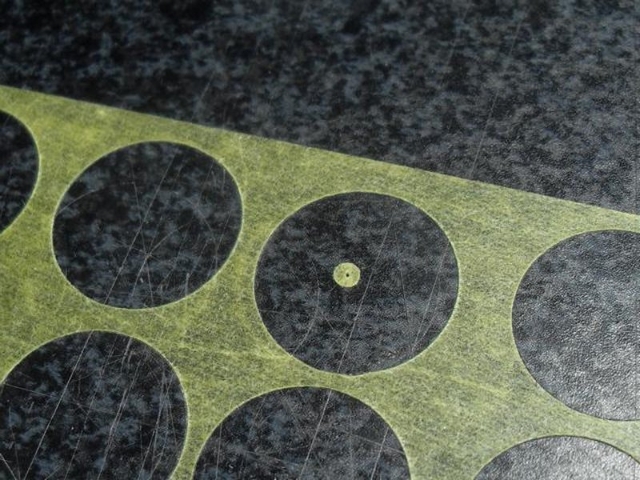

О получаемых диаметрах масок.

Маскирование диска колеса (Александр Вергин - B!gSeXy) E4286510
На фото: большая окружность = 17,5мм (больше делать не было нужды), меньшая окружность = 2,3мм (меньше получить, пока, не удалось).

Ну и конечно приведу фотографии окрашенных по этой технологии дисков:

Маскирование диска колеса (Александр Вергин - B!gSeXy) A1b88110 Маскирование диска колеса (Александр Вергин - B!gSeXy) Cc89ec10

Маскирование диска колеса (Александр Вергин - B!gSeXy) 9d24b010
Всем спасибо за внимание.
Вергин Александр (B!gSeXy).

_________________
Маскирование диска колеса (Александр Вергин - B!gSeXy) Armorama_banner
Вернуться к началу Перейти вниз
http://armorjournal.com
Опубликовать эту запись на: redditgoogle

Маскирование диска колеса (Александр Вергин - B!gSeXy) :: Комментарии

Хороший материал. Я когда то и сам так маскировал, но сейчас уже надоело кружочки резать Embarassed - стараюсь упражняться кистью Smile .
По инструменту - хочу заметить что его лучше изготавливать на базе измерителя с винтовой стяжкой - им проще настроить диаметр реза и он хорошо держит размер - можно резать и тонкий полистирол -( 0.3-0.5 мм).
Хломос пишет:
... что его лучше изготавливать на базе измерителя с винтовой стяжкой - им проще настроить диаметр реза и он хороше держит размер - можно резать и тонкий полистирол -( 0.3-0.5 мм).
Очень хорошая идея! Надо будет взять на заметку.
Хломос пишет:
он хорошо держит размер - можно резать и тонкий полистирол -( 0.3-0.5 мм).
Надо будет попробовать. А я пластик вот этим "старичком" режу, он ещё у меня с первого класса сохранился.Very Happy
Маскирование диска колеса (Александр Вергин - B!gSeXy) Dsc04377f.th

Я, кстати, своим тоже пластик о,3 режу. И ещё разметку окружностей на баночной жести выполняю.
Minsk94 пишет:
Хломос пишет:
... что его лучше изготавливать на базе измерителя с винтовой стяжкой - им проще настроить диаметр реза и он хороше держит размер - можно резать и тонкий полистирол -( 0.3-0.5 мм).
Очень хорошая идея! Надо будет взять на заметку.

Ну Саша, а то ты не знал... Я об этом ещё на Темзе писал в незапамятные времена...
Коллега Хломос бесспорно прав - лучше всего использовать Циркуль называемый "Балеринка" с винтовой стяжкой и изогнутой вставкой Диаметр нарезания до 1мм. Меньше просто не получится. Циркуль имеет на рукоятке приспособу по типу часовой отвёртки - вертеть удобно. Незаменим для нарезки круглых технологических лючков на плоскостях- ну это для авиаторов. Диаметр держит мёртво за счёт винтового фиксатора. Кстати иглу я не затачивал никогда. Всё равно режет отлично, главное не увлекаться и держать циркуль вертикально...
Насчёт того, чтобы резать незаточенной иглой - тут я не совсем согласен. Пробовал резать, когда наращивал свой PaK44. По тонкому пластику режет нормально, а вот по более толстому - не очень. Приходилось резать с обеих сторон.
Вариант со вставленным ножом может быть как раз таки самым лучшим.
Хотя, маленькие диаметры - сантиметр-полтора - им, думаю, не особо нарежешь.
Коллеги, тут еще такой момент.
Я использую свой циркуль и как резак и как скребок. У меня заточка иглы иглы очень напоминает кончик обычного кухонного ножа - с одной стороны режущая кромка, с другой -тупая грань. Если вращать по часовой стрелки - он режет, если против часовой он скребет Very Happy .
Как я этим пользуюсь - обычно я режу полистирол до 0.5 мм толщины а так-же картон, пленки для масок и т. п.
Полистирол 0.5 -1 мм я скребу - до глубины 2/3 материала а остальное подрезаю ножом.
В случае толстого полистирола 1-1.5 мм я сверлю в центре отверстие 0.5 мм и в него ставлю ось циркуля и процарапываю с двух сторон.
Но все же толстый материал лучше отрезать с помощью дрели (зажав в патрон и прорезав резцом) - диски выходят идеально ровные.
Володь, тебе пора уже книжку написать по технологиям моделизма.
Саш, да это все уже написано до меня Very Happy
