Sd.Kfz. 173 Jagdpanther (Dragon, command version, 1/35)

С середины сентября 1944г Пантеры и Ягдпантеры перестали окрашивать в Dunkelgelb RAL-7028 в качестве базового цвета. Камо наносили прямо на грунтовку, в случае отсутствия Dunkelgelb RAL-7028 разрешалось наносить Dunkelgray RAL-7021.
Упор кормового люка рубки мне кажется переразмерен :

Спасибо за консультации коллеги! Ситуация проясняется. И все-таки "гложет" вопрос - если камо наносили на заводе, то он должен быть примерно одинаков, тогда откуда такое количество вариантов камуфляжа? В частях докрашивали (перекрашивали)?
А по поводу упора люка - буду наверное переделывать, вернее изготавливать заново придется (мысли вслух: какие замечательные ранние модели Драгон, блин ).

Valter - по поводу камо - это хороший вопрос
А упор люка конечно лучше переделать - работы не много, а после сборки и окраски будет приятно посмотреть.

Коллеги есть еще один вопрос, как выглядел прицел WZF 1/4?. Есть масса фото прицела Sfl ZF, а этот никак не найду. Драгон дает в наборе такой:

Понимаю, что косяков в нем много (сравнивая с тем же Sfl ZF), поэтому и хотелось бы увидеть "позднепантерский" WZF 1/4.

Не нашел фото "позднего" прицела тоже - но думаю навряд ли они внешне кардинально отличались, особенно частью, торчащей наружу. Я бы делал внешнюю часть на основе раннего, чьих фото достаточно.

Цитата :

откуда такое количество вариантов камуфляжа?

А разве по поздним машинам большое кол-во вариантов ? Два завода, которые выпускали Ягдпантеры, использовали свои варианты окраски - MNH - полосатый камо, MIAG - 3-х цветный с волнистыми пятнами. Еще нужно учитывать то, что не всегда можно 100% верить красивым, цветным боковикам из различных изданий.

Alexziz пишет:

Еще нужно учитывать то, что не всегда можно 100% верить красивым, цветным боковикам из различных изданий.

Я бы даже сказал - никогда не нужно им верить - встречаются варианты разных рисунков камо даже по известным фотографиям, а если и фото нет - тут уж большое поле деятельности для фантазии художника. Я стараюсь искать фотографию прототипа а не ее основе дорабатывать и красить модель.

Ну, что же до окраски еще ох как далеко, будем посмотреть И спасибо, коллеги, что помогаете, я очень ценю это, а в качестве прототипа оптической головки прицела думаю выбрать эту:

Вечер пятницы прошел с пользой . Метод Владимира (ака Хломос) в действии:

Литники Драгона подошли для "горячей штамповки" хорошо, а Тамия и Звезда (отдельно на фото справа) дают большую термоусадку, заклепки наверное хорошо из них будет лить, а вот четкие грани увы не удалось получить. Литники нагревал до момента начала горения пластика и потом с ходу вдавливал в "матрицу".

Ну вот и отлично!
Кстати - с марками полистирола (т.е. с производителями моделей ) можно поэкспериментировать - разные пластмасса по разному проливают форму.
А вот доводить до горения я бы не советовал. Нужно стараться плавить до тех пор пока не воспламениться. А то сгоревшие части пластика не дают чистую поверхность.

В промежутке между переделкой надмоторной плиты собрал пламегасители, несколько неудачное "членение" деталей здесь у Драгона, пришлось шпаклевать кольцевую щель, ну и единственные детали в наборе, где так много облоя:

Может есть смысл слегка подрезать стенки и лопасти, чтобы потоньше смотрелись? Хотя с такого ракурса сказать трудно.

Нет, они очень тонкие, смотрится вполне масштабно, это действительно ракурс такой (я старался показать особенности доработки).

Как там движется постройка?

Постройка движется медленно, но уверено . На надмоторной плите установил болты, сделал фрагмент расшивки (отмечен стрелкой), сейчас готовлю болты со стопорными планками на плиты вентиляторов.

С болтами закончил, доработал геометрию упора люка МО, потерял фиксатор кормового люка рубки - изготовил заново , на воздухозаборник изготовил крестообразную решетку (помял ее для реалистичности):

Хорошо получается.

Хорошо смотрится! Болты, действительно, великолепно получаются.
Ждём продолжения!

Спасибо за отзывы коллеги! Начал подбирать краску для "охотницы". Пришла мне долгожданная посылка с Валеджио (или Валехо - не силен я в Испанском ). Достаю пузырьки Model Color с чувством радости и блаженной улыбкой идиота и вижу такой цвет German Yellow (№ 70806 (012)):

Я то думал немецкий желтый это дюнкельгельб? Открываю каталог Валехо - там под этим номером вообще числится лазурно-желтый. Вобщем совсем запутался, а посему прошу помощи по подбору красок Валехо: дюнкельгельб и соответственно для камуфляжа красно-коричневый и оливково-зеленый.

Возможно Вы заказали обычные Model Color вместо Model Air? Там совершенно другие номера. Народ постоянно путается, если не знает заранее.

Valter пишет:

Я то думал немецкий желтый это дюнкельгельб? Открываю каталог Валехо - там под этим номером вообще числится лазурно-желтый. Вобщем совсем запутался, а посему прошу помощи по подбору красок Валехо: дюнкельгельб и соответственно для камуфляжа красно-коричневый и оливково-зеленый.

Для начала идём сюда:
http://www.acrylicosvallejo.com/esp/model-color.html
качаем каталог:
http://www.acrylicosvallejo.com/pdf_web/MC_CC070-rev05.pdf

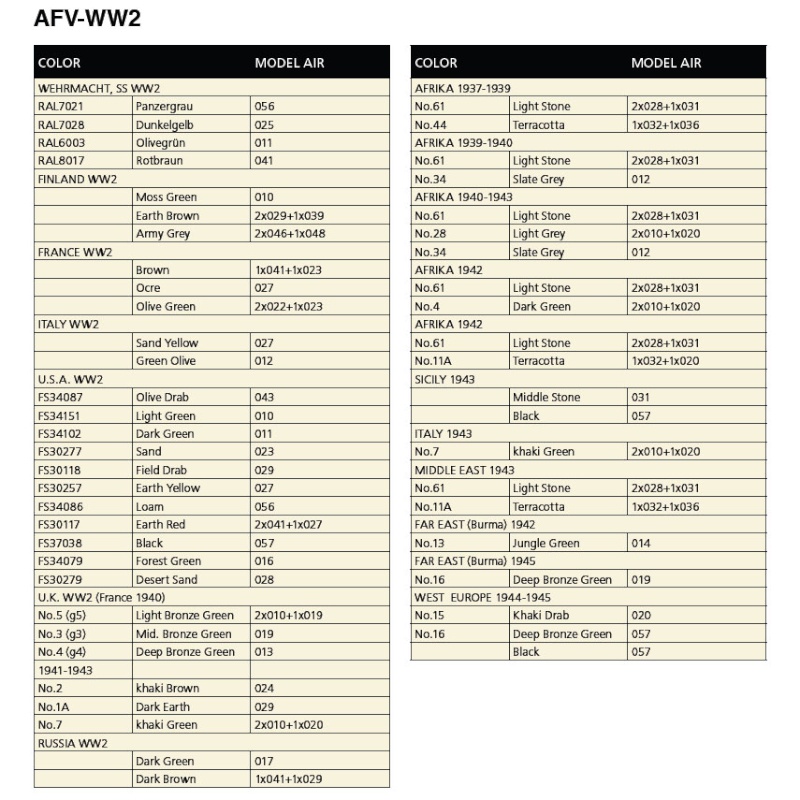

открываем и видим:

Minsk94 пишет:

Возможно Вы заказали обычные Model Color вместо Model Air? Там совершенно другие номера. Народ постоянно путается, если не знает заранее.

Александр, прекрасная таблица, спасибо! А по Model Color такой нет? (я просто читал, что они идут под кисть лучше).

Таблица из каталога по Model Air. А ссылку на каталог по Model Color Саня уже скинул. Там такой таблицы нет. Насколько я знаю, Model Color предназначены для покраски фигур. Поэтому там просто таблица по сравнению цветов, а не по смешиванию.

Спасибо! Теперь все стало ясно, в таблицах, которые дал Александр (ака sanjek65) есть одна наиболее для меня важная - соответствие RAL - Model Color, и цвета RAL 7028 в палитре Model Color просто нет оказывается.

Доработал прицел, изготовил линзу, покрасил на первый раз черным:

Шикарный прицел получился! Как линзу делали?
